DR4-5型液壓自動換向閥(20MPa)

一、概 述
用于電動終端式集中潤滑系統,把潤滑泵輸出潤滑劑交替送向兩條供油主管,該閥自帶調壓功能并且能自動換向,換向設定壓力可以在0~20MPa進行調整,并且調整方便,該結構簡單,換向可靠。

二、技術參數

型號
壓力范圍
出廠調定壓力Mpa
適用系統
可配套泵
環式
噴霧
DR4-5
3.5-20
10.5
DRB-P HB-P(L) DRB-L






二、工作原理

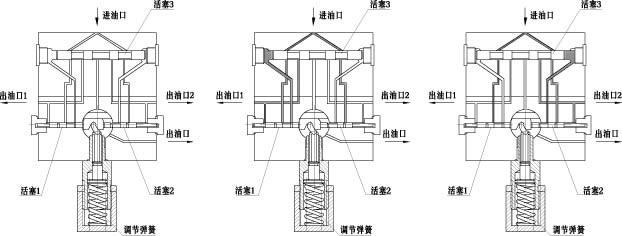

閥的油腔通道如圖1所示,此時調壓彈簧的作用力經撥塊作用在活塞1上使活塞1處于閥體左側。活塞1及活塞2端分別與出油口1及出油口2相通。
壓力油從進油口進入活塞3的兩個腔(圖2),其中左邊腔中的壓力油經出油口1流出,同時壓力油經活塞1內腔道作用在活塞3左端,使活塞3處于閥體右側,此時活塞3右側與回油口相通。右邊腔內壓力油被活塞2封死。當活塞1左端壓力(出口壓力)克服彈簧對活塞的作用力后,活塞1左移,同時活塞2左移。
當活塞1、活塞2移到閥體右端后(圖3),活塞3左側與回油口通,壓力油經活塞2內腔道作用在活塞3的右側,推動活塞向左移動到達閥體左側。此時活塞3右腔內壓力油經出油口2流出,而左端的壓力油被活塞1封死。當活塞2右端壓力(出口壓力)克服彈簧對活塞的作用后,活塞2右移,同時活塞1右移。當活塞1、活塞2移到閥體左端后,活塞3右側與回油口通,壓力油經活塞1內腔道作用在活塞3的左側,推動活塞向右移動到達閥體右側(圖1),完成一個工作循環。
注:如要檢測液動閥的換向狀況,可以在閥上安裝換向發信器,當高壓油出口從“出油口1”轉向”出油口2“時,閥中活塞移動,使發信器中觸點閉合,當活塞反向移動時,觸點斷開,用戶可根據需要將發信器與控制器或監視裝置連接。此外現場操作人員帶可以通過發信器上的透明管直接觀察到指示桿的運動情況。

.
