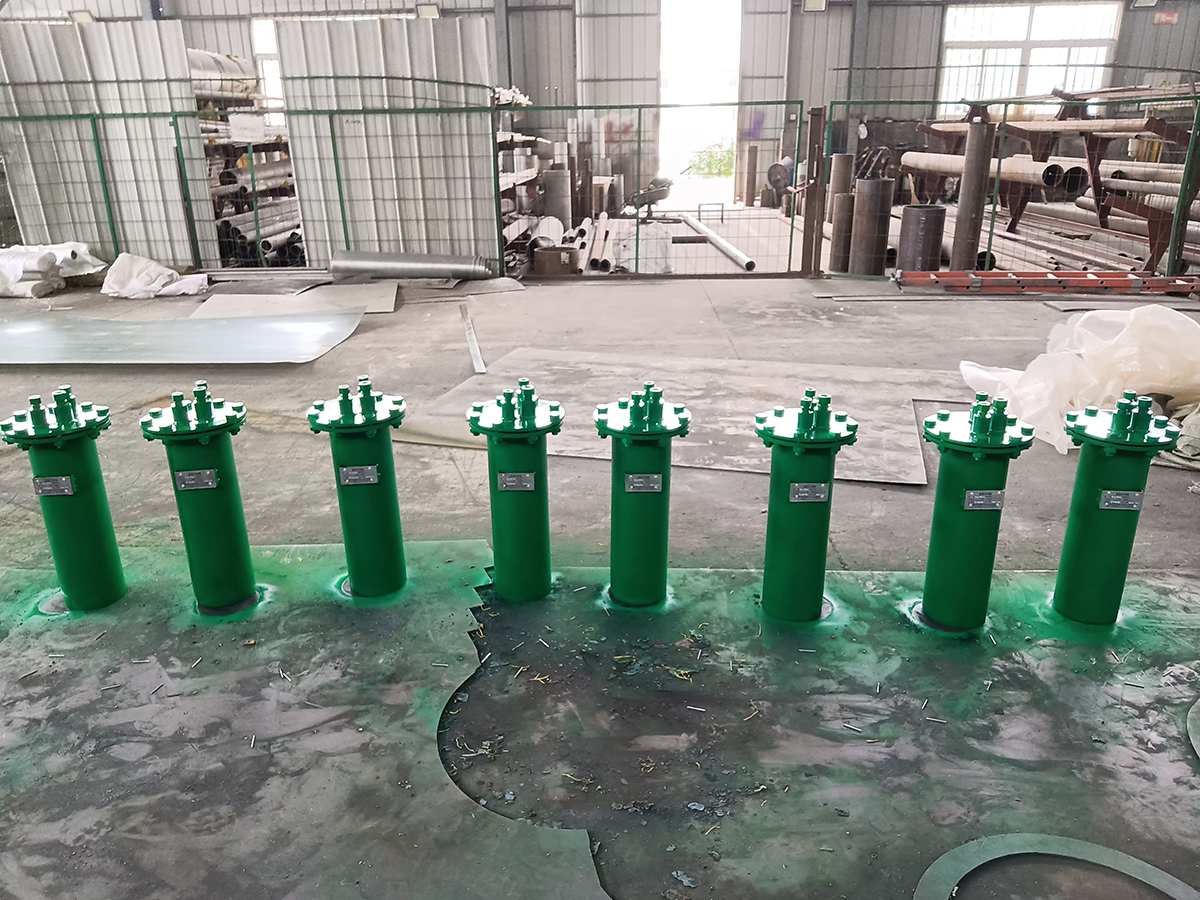

一:取樣冷卻器概述
取樣冷卻器用于鍋爐房或電廠內汽水化驗取樣冷卻，即用于溫度較高的液體和氣體等介質換熱。鍋爐及熱力系統中的水大都溫度較高，而高水溫不便于取樣測定化驗，所以在取樣中應加以冷卻，即把取樣點的樣品引進取樣冷卻器進行冷卻 ，取樣時一般要求保證流量在500-700mL/min時,樣品溫度由450°能冷取到30-40度以下,滿足中華人民共和國電力行業DL/T 457—91的標準。
二:取樣冷卻器結構特點
取樣冷卻器產品一般都是采用蛇形管表面冷卻結構。取樣的導管均采用不銹鋼管,避免了樣品在取樣過程中被導管中的金屬腐蝕產物污染。
取樣冷卻器的型式有：單功能取樣冷卻器和組合型取樣冷卻器，具有結構緊湊、傳熱效率高、清洗方便、使用壽命長等優點。
三:取樣冷卻器訂貨說明
1：取樣冷卻器管程的工作壓力與樣品進口溫度。
2：取樣冷卻器殼程的工作壓力。
3：取樣冷卻器一般選型常為：QYL-159/0.30、QYL-219/0.40和QYL-273/0.50。
4：下表紅色為取樣冷卻器推薦 常用配置。
材質選定
結構形式
接管
殼體材質選：碳鋼20#和不銹鋼304
單獨型、組合型
Ø10x1.5 、Ø12x2、Ø14x2、Ø16x3、Ø18x2、Ø18x3、Ø21x3
取樣管選：不銹鋼304和不銹鋼316
是否含水槽支架
進汽口：法蘭、焊接
進水口：法蘭、螺紋
